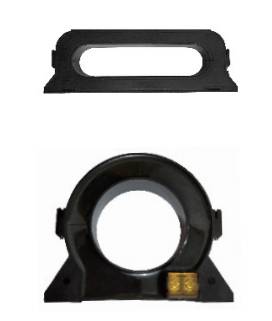

开合式剩余电流互感器
性能
●开合式系列剩余电流互感专为采集零序电流信号而设计。
●零序电流通常为mA级，且必须采用穿芯方式，对平衡特性和线性要求较高。
●本系列产品测量范围宽，额定一次电流范围:10mA~5A，额定二次电流范围: 0~2.5mA，优异先进的制作工艺流程保证了其准确度等级、可靠性等技术要求。
●可增加信号处理电路板;穿芯结构、环氧树脂浇注、稳定性好;采用高导磁镍钢或纳米 晶，线性度好、灵敏度高;优异的平衡性、
●并具有极强抗电磁干扰能力;适用于电机保护、继电保护;适用于电气火灾监控系统，小 电流选线接地系统。
技术参数
|
电气参数 |
机械参数 |
|||
|
工作频率 |
50-400Hz |
外壳 |
ABS，阻燃等级94-V0 |
|
|
额定输入 |
10mA-5A |
骨架 |
PBT |
|
|
测量范围 |
10%In-130%In |
铁芯 |
镍钢或纳米晶 |
|
|
额定输出 |
0-1V(AC)或0-0.5mA |
内部结构 |
环氧树脂浇注 |
|
|
比值差 |
≤±0.5% |
施工 |
螺丝固定 |
|
|
相位差 |
≤±60分 |
工作温度 |
-25℃～+75℃ |
|
|
介质强度 |
2.5KV/1mA/1min |
环境湿度 |
≤85% |
|
|
绝缘电阻 |
DC500V/1000MΩmin |
输出连接 |
端子或屏蔽绞线 |
|
